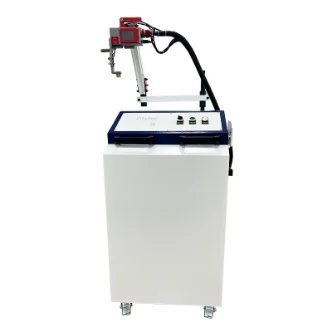

設備功能
光纖傳輸焊機適用于微電子元件、醫療器械、精密零件、手機振動電機、手機中板、手機中板彈片、USB連接器、數據線、鐘表精密零件等的精密焊接；保溫杯、杯柄、毛巾架、金屬開關面板、門鎖、合頁、展示架、傳感器、衛浴等系列產品五金焊接；
廣泛應用于各種精密插件、儀表及微型連接裝置的自動焊接。
1、光纖傳輸焊接機采用“能量負反饋技術”，激光能量波動控制在3%內，焊接 質量非常穩定；
2、光纖傳輸，可高速分光或者分時分光，實現一機多用，可選配2-4條光路；
3、可實時能量切換，針對不同的焊接工藝自動切換波形；
4、可遠程，配機器人，輕松與自動化設備聯機；
5、焊點飽滿，光滑，焊接強度接近母材，焊后只需簡單處理或面處理；
6、焊點深寬比較高，焊縫寬度小，熱影響區小，變形小，焊接速度快。
| 型號 | ST-P150 | ST-P300 |
ST-P400 |
St-p500W |
| 激光波長 | 1064nm | |||
| 最 大輸出功率 | 200w | 300w | 400w | 500w |
| 最 大脈沖能量 | 60j | 70j | 90j | 100j |
| 最 大峰值功率 | 6kw | 7kw | 9KW | 10kw |
| 脈寬 | 0.1-20ms | 0.1-20ms | 0.1-20ms | 0.1-20ms |
| 脈沖重復頻率 | 1-100kz | 1-200HZ | 1-200HZ | 1-200HZ |
| 可分光數量 | 1-2路 | |||
| 激光工作介質 | Nd：YAG | |||
| 分光方式 | 能量分光或時間分光或高速分光 | |||
| 光纖型號 | 三菱或國產光纖同等質量光纖 | |||
| 閉環反饋控制方式 | 任意波形實時控制能量負反饋 | |||
| 能量波動 | <±3% | |||
| 設備功耗 | 8kw | 12kw | 16kw | 18kw |
| 電力要求 | AC220V±10% 5060hz | AC380V±10% 5060hz | ||
| 主機尺寸 | 1260*500*980mm | 1460*660*1080mm | 1460*660*1080mm | 1460*660*1080mm |
